產品名稱：液晶八路巡檢儀|SWP-LCD-MD806/SWP-LCD-MD807/SWP-LCD-MD808
瀏覽：
添加時間：2015-05-27 09:44:38
推薦度：

產品介紹：

液晶八路巡檢儀|SWP-LCD-MD806/SWP-LCD-MD807/SWP-LCD-MD808

產品名稱：液晶八路巡檢儀|SWP-LCD-MD806/SWP-LCD-MD807/SWP-LCD-MD808
產品編號：Pro2010123103454
產品型號：SWP-LCD-MD806/SWP-LCD-MD807/SWP-LCD-MD808
更新時間：2010.01.23
企業單位：昌暉
更多產品圖片：

產品詳細介紹：

SWP-LCD-MD80/MS80液晶八路巡檢儀主要特點

、液晶顯示、全中文菜單操作

、同時同屏顯示八個通道的測量值

、儀表抗強干擾是液晶多路巡檢儀技術優勢。

、各通道可同時輸入不同的分度號

，采用***新無跳線技術，只需設定儀表內部參數

，即可將儀表從一種輸入信號改

為另一種輸入信號

。

3、可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出（或分別變送輸出）

。

各通道統一報警控制輸出可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記

憶（巡回至有報警通道輸出報警

，巡回至無報警的通道時不報警）。

、可帶串行通信輸出

，與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統

。

香港昌暉自動化系統有限公司液晶八路巡檢儀外形尺寸及開孔尺寸

液晶多路巡檢儀型號	液晶多路巡檢儀外型	儀表外型尺寸和開孔尺寸
SWP-LCD-MD806 SWP-LCD-MD807		儀表尺寸:160×80×140mm
		開孔尺寸:152×76mm
		重量:400g

SWP-LCD-MS806 SWP-LCD-MS807		儀表尺寸:80×160×140mm
		開孔尺寸:76×152mm
		重量:400g




SWP-LCD-MD808		儀表尺寸:80×160×140mm
		開孔尺寸:76×152mm
		重量:400g






SWP-LCD-MS808		儀表尺寸:80×160×140mm
		開孔尺寸:76×152mm
		重量:400g

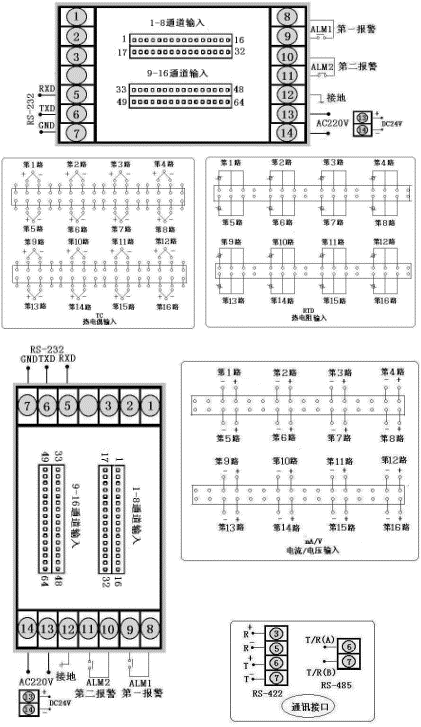

SWP-LCD--MD806/MS806/MD807/MS807液晶八路巡檢儀接線圖

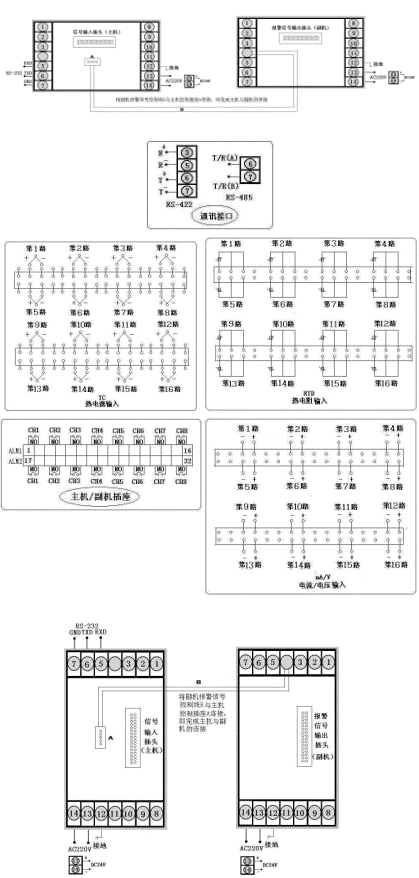

SWP-LCD-MD808/MS808 液晶八路巡檢測量
、分別報警控制儀接線圖

液晶八路巡檢測量、控制儀選型表

型    號

代       碼

說           明

SWP-LCD-

□□□-□□-□-□□-□-□　　

新系列液晶儀表

外形特征

MD

MS

橫式顯示儀表

豎式顯示儀表

外形尺寸

8

160×80mm（橫）
，80×160mm

控制作用

06

07

08

液晶八路巡檢顯示儀

液晶八路巡檢統一報警/控制儀

液晶八路巡檢分別報警/控制儀

通訊方式

□

參見"通訊方式"

輸出方式

□

參見"變送輸出方式"

輸入類型

□

參見"輸入類型"

第一報警方式

N

H

L

無報警（可省略）

上限控制/報警

下限控制/報警

第二報警方式

N

H

L

無報警（可省略）

上限控制/報警

下限控制/報警

饋電輸出

K

　　

帶報警記憶功能

不帶報警記憶功能

供電方式

W

T

DC24V供電

AC90～265V供電（開關電源）

AC220V供電（線性電源
，省略）

儀表輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	30～350Ω	-1999～99999d
02	S	0 ～1600℃	10	Cu50	-50～150.0℃	18	特殊規格	用戶特定
03	K	0 ～1300℃	11	Cu100	-50～150.0℃	19	4～20mA開方	-1999～99999d
04	E	0 ～1000℃	12	4～20mA	-1999～99999d	20	0～10mA開方	-1999～99999d
05	T	-200～400℃	13	0～10mA	-1999～99999d	21	1～ 5V開方	-1999～99999d
06	J	0 ～1200℃	14	1～5V	-1999～99999d	22	0～5V開方	-1999～99999d
07	Wre	0 ～2300℃	15	0～5V	-1999～99999d	23	可切換輸入	詳見下表
08	Pt100	-200～650℃	16	0～20mA	-1999～99999d	24	頻率輸入	0～5kHz

全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號
，可輸入分度號如下：

代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型	代碼	輸入類型
01	B	05	T	09	Pt100.1	14	1～5 V	18	1～ 5V開方
02	S	06	J	10	Cu50	15	0～5 V	19	0～5V開方
03	K	07	WRe	12	4～20 mA	16	4～20mA開方
04	E	08	Pt100	13	0～10 mA	17	0～10mA開方
