DY2000串級調節器
一

、主要特點：
1.        雙光柱雙數字顯示；
2.        主

、副環(A、B回路)輸入信號任意組態

；
3.        主控調節與串級調節之間實現無擾切換；
4.        傳感器斷線時自動輸出安全閥位值

。
二

、DY2000串級調節器型譜

型   譜

說   明

DY

大延牌智能型儀表

2

SMT+開關電源(AC:85V～265V  50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

GS

串級調節器

V

調節器（1～5）V標準電壓輸出（O4）

I

調節器（4～20）mA標準電流輸出（O4）

S

調節可控硅過零控制輸出（O4）

W

調節PWM調寬電壓輸出（DC20V、20mA） （O4）

R

調節PWM調寬繼電器輸出（O4）

0

無輸出

1

報警（O2）+報警（O3）

2

（4～20）mA變送輸出（O1）+報警（O2）+報警（O3）

3

（1～5）V變送輸出（O1）+報警（O2）+報警（O3）

4

通訊（O1）+報警（O2）+報警（O3）

5

通訊（O1）+（4～20）mA變送輸出（O2）+報警（O3）

6

通訊（O1）+（1～5）V變送輸出（O2）+報警（O3）

9

用戶特殊要求的輸出

60

A路：適配（4～20）mA   B路：用戶自由選擇，出廠時設定在（1～5）V

61

A路：適配（4～20）mA   B路：適配K 、B 、J、E 、T 、S、R熱電偶

62

A路：適配（4～20）mA   B路：適配Pt100 、Cu50熱電阻

63

A路：適配（4～20）mA   B路：適配霍爾變送器mV

64

A路：適配（4～20）mA   B路：適配遠傳壓力表（30～350）Ω

66

A路：適配（4～20）mA   B路：適配（4～20）mA輸入 ，量程自由設定

68

A路：適配（4～20）mA   B路：適配（1～5）V輸入 ，量程自由設定

80

A路：適配（1～5）V     B路：用戶自由選擇 ，出廠時設定在（1～5）V

81

A路：適配（1～5）V     B路：適配K、B 、J、E 、T 、S 、R熱電偶

82

A路：適配（1～5）V     B路：適配Pt100 、Cu50熱電阻

83

A路：適配（1～5）V     B路：適配霍爾變送器mV

84

A路：適配（1～5）V     B路：適配遠傳壓力表（30～350）Ω

86

A路：適配（1～5）V     B路：適配（4～20）mA輸入 ，量程自由設定

88

A路：適配（1～5）V     B路：適配（1～5）V輸入 ，量程自由設定

99

用戶特殊要求的分度號

缺省為220VAC供電

D

24VDC供電

缺省為無附加24VDC饋電電源輸出

P

附加24VDC饋電電源輸出

缺省為不帶串行通訊接口

2

RS232串行通訊接口

4

RS485串行通訊接口（帶隔離）

M

Modbus協議

三

、DY2000串級調節器接線圖

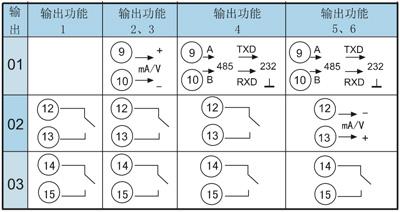

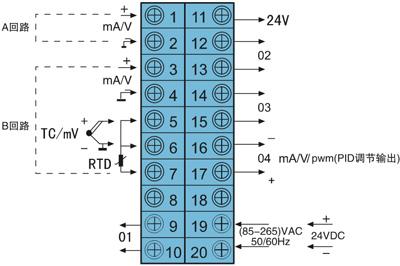

    1.輸入接線圖-(160×80×115) mm
