，機內積算字長12位，積算分辨力0.001。
2.        用戶根據(jù)實際工況，可自行組態(tài)各種輸入信號類型、測量介質等，適用性強。
3.        用戶可自行設定小信號切除。
4.        溫度、壓力傳感器斷線時可自行進入預置定值補償。
5.        可選擇溫度、壓力自動補償或人工定值補償（無需溫度、壓力傳感器）。二

、DY2000補償式流量積算顯示控制儀表接線圖

1.        接線端子示意圖

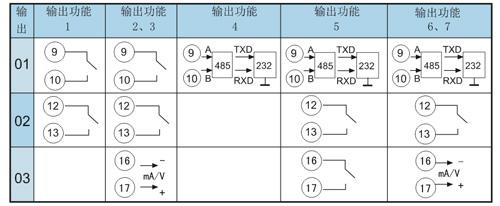

2.        輸出接線圖


三、DY2000補償式流量積算顯示控制儀表型譜

型   譜

說   明

DY

大延牌智能型儀表

2

SMT+開關電源(AC:85V～265V  50/60Hz)

1

寬×高×深：(160×80×115) mm

2

(80×160×115) mm

6

(96×48×112) mm

8

(48×96×112) mm

9

(96×96×112) mm

L

補償式流量積算顯示控制儀

0

無輸出

1

報警（O1）+報警（O2）

2

報警（O1）+報警（O2）+（4～20）mA變送輸出（O3）

3

報警（O1）+報警（O2）+（1～5）V變送輸出（O3）

4

通訊/打印（O1）

5

通訊/打?div id="4qifd00" class="flower right">。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）+報警（O2）+報警（O3）

6

通訊/打?div id="4qifd00" class="flower right">。?font face="Times New Roman" style="margin: 0px; padding: 0px;">O1）+報警（O2）+（4～20）mA變送輸出（O3）

7

通訊/打印（O1）+報警（O2）+（1～5）V變送輸出（O3）

9

用戶特殊要求的輸出

0

適配三角波 、正弦波 、方波等脈沖輸出傳感器（300mV＜幅值＜12V）

1

適配NPN、PNP 、三極管脈沖輸出信號

2

適配無源觸點脈沖輸出傳感器

6

流量信號（4～20）mA輸入

8

流量信號（1～5）V輸入

9

用戶特殊要求的流量信號輸入

0

無溫度補償

1

K、E型熱電偶輸入

2

Pt100熱電阻輸入

6

溫度信號（4～20）mA輸入

8

溫度信號（1～5）V輸入

9

用戶特殊要求的輸入

0

無壓力補償

6

壓力信號（4～20）mA輸入

8

壓力信號（1～5）V輸入

9

用戶特殊要求的輸入

0

工作介質由用戶自由選擇 ，出廠時設定在飽和蒸汽

A

飽和蒸汽

S

過熱蒸汽

G

氣體

L

液體

缺省為220VAC供電

D

24VDC供電

缺省為無附加24VDC饋電電源輸出

P

附加24VDC饋電電源輸出

缺省為無以下功能

0

掉電記憶     ＊

1

微型打印機通訊接口

2

RS232串行通訊接口

3

RS232串行通訊接口+掉電記憶     ＊

4

RS485串行通訊接口（帶隔離）

5

RS485串行通訊接口（帶隔離）+掉電記憶     ＊

6

微型打印機通訊接口+掉電記憶    ＊

M

Modbus協(xié)議

＊ 掉電記憶：記錄儀表的掉電時間并保存

，長度0-999.9小時

，DY22FE3
