產品名稱：防爆熱電偶/阻WRNK-26F,WZPKN-24F,WZPKN-10
瀏覽：
添加時間：2015-05-26 15:22:30
推薦度：

產品介紹：

防爆熱電偶/阻WRNK-26F,WZPKN-24F,WZPKN-10

產品名稱：防爆熱電偶/阻WRNK-26F,WZPKN-24F,WZPKN-10
產品編號：Pro20091021112954
產品型號：WZ系列
更新時間：2009.10.21
企業單位：南京昌暉

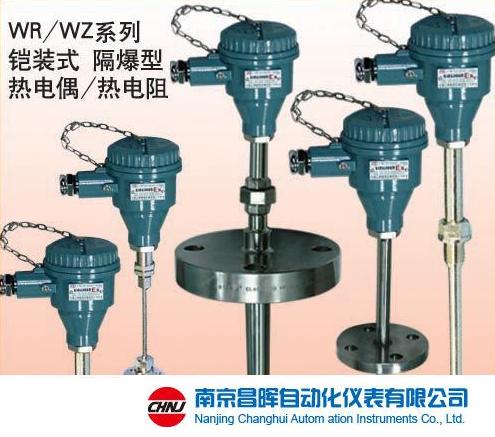

更多產品圖片：

產品詳細介紹：

防爆熱電阻

應用

通常和顯示儀表

、記錄儀表

、電子計算機等配套使用。直接測量生產現場存在碳?xì)浠衔锏缺ǖ?～500℃范圍內液體

、蒸汽和氣體介質以及固體表面溫度

。

特點

●壓簧式感溫元件，抗振性能好

；
●測量范圍大

；
●毋須補償導線，節省費用

；
●進口薄膜電阻元件

，性能可靠穩定。

工作原理

防爆熱電阻利用間隙隔爆原理

，設計具有足夠強度的接線盒等部件

，將所有會產生火花、電弧和危險溫度的零部件都密封在接線盒腔內

，當腔內發生爆炸時

，能通過接合面間隙熄火和冷卻

，使爆炸后的火焰和溫度傳不到腔外

，從而進行測溫。

主要技術參數

    ●產品執行標準
    IEC751
    JB/T8622－1997
    JB/T9623－1997
    JB/T5518-91

常溫絕緣電阻

防爆熱電阻在環境溫度為15～35℃

，相對濕度不大于80%

，試驗電壓為10～100V(直流)電極及外套管之間的絕緣電阻≥100MΩ.m

。

測溫范圍及允差

●測溫范圍及允差

型號	分度號	測量范圍	精度等級	允許偏差
WZPN	Pt100	-200～+500	A級	±(0.15+0.002\|t\|)
WZPN	Pt100	-200～+500	B級	±(0.30+0.005\|t\|)
WZCN	Cu50 Cu100	-50～+100	-	±(0.30+0.006\|t\|)

注：t為感溫元件實測溫******值

。

●取證一覽表

防爆級別	防爆證號	認證機構
dIIB T4	GYB96451	NEPSI
dIIB T4	GYB96452	NEPSI
dII CT5	GYB98338	NEPSI
dII CT5	GYB97198	NEPSI
iaIICT6	GYB99413	NEPSI

注：NEPSI防爆認證系******級儀器儀表防爆安全監督檢驗站。

●防爆分組形式

點擊看大圖
     ○電氣設備類別
     Ⅰ類——煤礦井下用電氣設備
     Ⅱ類——工廠用電氣設備
     ○防爆等級
     防爆熱電偶的防爆等級按其使用于爆炸性氣體混合物***大安全間隙分為A、B

、C三級

。

類別	級別	***大試驗安全間隙（MESG）mm
II	A	0.9≤MESG
	B	0.5＜MESG＜0.9
	C	MESG≤0.5

○溫度組別
防爆熱電偶的溫度組別按其外露部分允許***高表面溫度分為T(mén)1～T6。

溫度組別	允許***高表面溫度℃
T1	450
T2	300
T3	200
T4	135
T5	100
T6	85

    ●防爆級別
    ●EXd II□T□
    ●Exia II□T□
    ●防護等級：IP65

接線盒形式

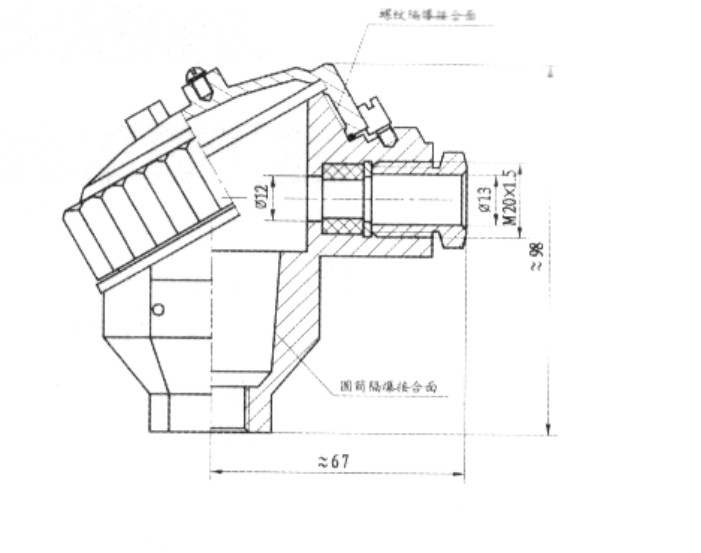

●dⅡBT□級

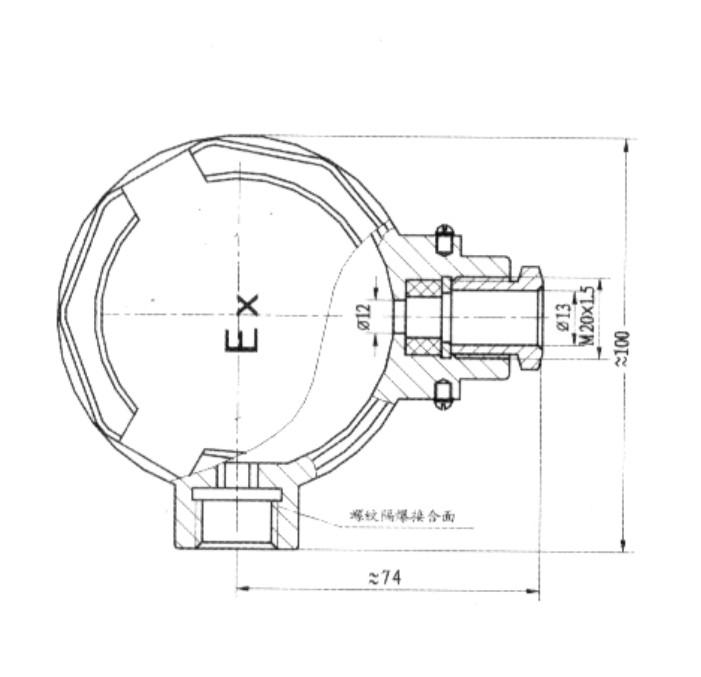

●dⅡCT□級

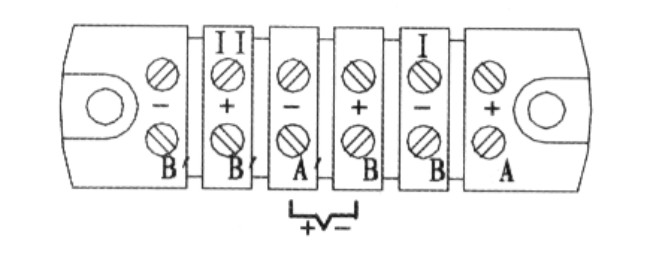

安裝端子形式

選型須知

       1）型號
       2）分度號
       3）防爆等級
       4）精度等級

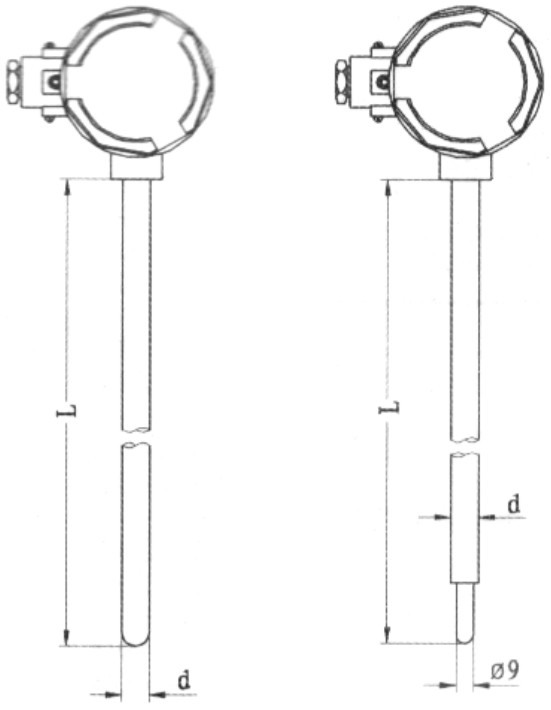

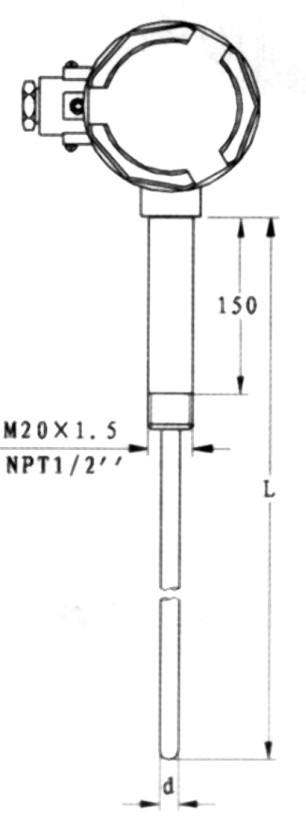

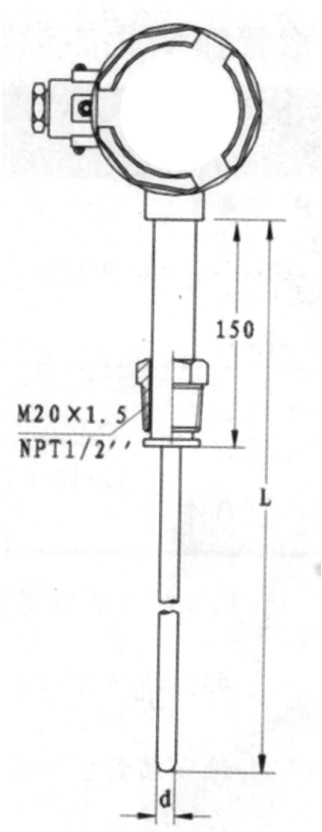

       5）安裝固定形式
       6）保護管材質
       7）長度或插入深度
       例例A：防爆熱電阻

，Pt100型，固定螺紋M27×2

，防爆等級dⅡBT4級

，保護管316，插入深度300mm

。WZP-240

，Pt100，L=450×300

，dⅡBT4 溫度變送器0.5級

，保護管316，螺紋M27×2

。
