加入購物車成功!
- 產品名稱：八路巡檢儀SWP-MD80、流量積算儀
- 瀏覽：
- 添加時間：2015-05-27 09:43:06
- 推薦度：
產品介紹：

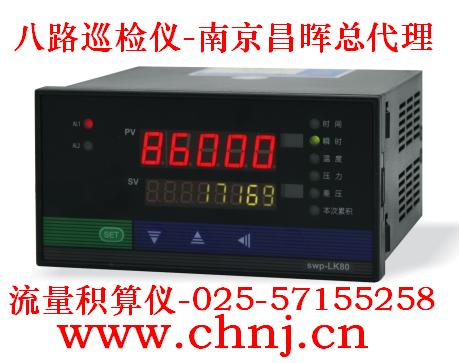

八路巡檢儀SWP-MD80、流量積算儀
產品名稱：八路巡檢儀SWP-MD80、流量積算儀
產品編號：Pro2010123102431
產品型號：SWP-MD80 系列
更新時間：2010.01.23
企業單位：昌暉
更多產品圖片：
產品詳細介紹：
SWP-MD806、SWP-MD807、SWP-MS806、SWP-MS807八路巡檢儀主要特點
1 、香港昌暉自動化系統有限公司巡檢儀適用于巡回檢測八路測量信號 。
2、多路巡檢儀各通道可同時輸入不同的分度號 ，采用最新無跳線技術 ，只需設定儀表內部參數 ，即可將儀表從一種輸入
信號改為另一種輸入信號。
3 、可選擇各輸入通道統一報警控制輸出（或統一變送輸出）或各輸入通道分別報警控制輸出（或分別變送輸出）。各通
道統一報警控制輸出可選擇報警帶記憶（任一通道報警未解除將一直報警直至所有通道均無報警）或報警無記憶（巡回
至有報警通道時輸出報警 ，巡回至無報警的通道時則不報警） 。
4、巡檢儀可帶串行通信輸出，與各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統。
SWP-MD80/SWP-MS80八路巡檢儀外型尺寸及開孔尺寸
八路巡檢儀型號
八路巡檢儀外型
八路巡檢儀外型尺寸和開孔尺寸
SWP-MD806-00
SWP-MD806-02
SWP-MD807-01
SWP-MD807-02
儀表尺寸:160×80×140mm
開孔尺寸:152×76mm
重 量:400g
SWP-MS806-00
SWP-MS806-02
SWP-MS807-01
SWP-MS807-02
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
SWP-MD808-01
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
儀表由兩部分組成
SWP-MS808-01
儀表尺寸:80×160×140mm
開孔尺寸:76×152mm
重 量:400g
儀表由兩部分組成

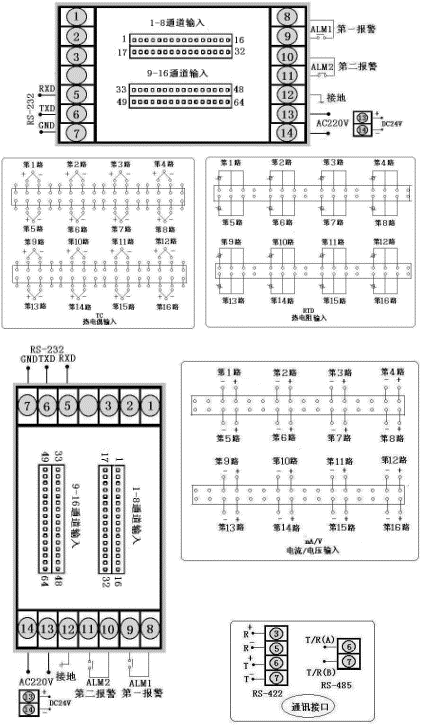

SWP-MD806/SWP-MS806/SWP-MD807/SWP-MS807八路巡檢儀接線圖

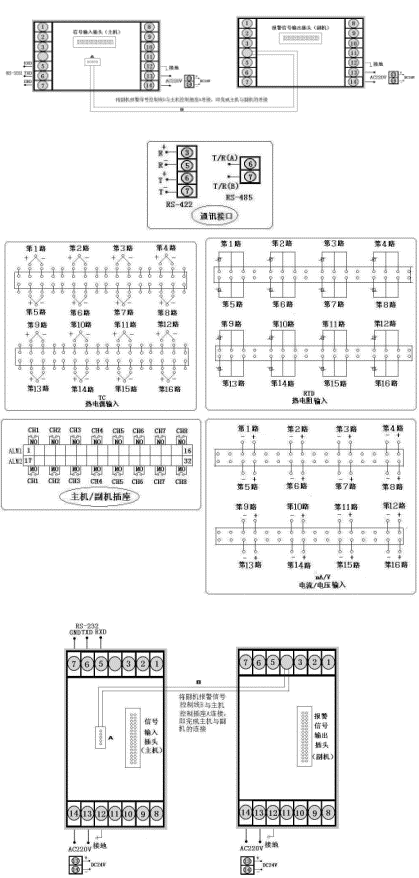

SWP-MD808/SWP-MS808八路巡檢儀接線圖
SWP-MD80/SWP-MS80八路巡檢儀選型表
巡檢儀型號
代 碼
說 明
SWP-
□□□-□□-□-□□-□-□
新系列香港昌暉儀表
外形特征
M
MS
橫式巡檢儀
豎式巡檢儀
外形尺寸
8
160×80mm（橫），80×160mm
控制作用
06
07
08
八路巡檢顯示儀
八路巡檢儀統一報警/統一控制輸出
八路巡檢儀分別報警/分別控制輸出
通訊方式
□
參見“通訊方式”
變送輸出方式
□
參見“變送輸出方式”變送輸出自動對應當前測量值
輸入類型
□
參見“輸入類型”
第一報警方式
N
H
L
無報警（可省略）
上限控制/報警
下限控制/報警
第二報警方式
N
H
L
無報警（可省略）
上限控制/報警
下限控制/報警
報警記憶功能
K
帶報警記憶功能
不帶報警記憶功能（最常用八路巡檢儀）
供電方式
W
T
DC24V供電
AC90～265V供電（開關電源）
AC220V供電（線性電源，省略）
儀表輸入類型
代碼
輸入類型
測量范圍
代碼
輸入類型
測量范圍
代碼
輸入類型
測量范圍
01
B
400-1800℃
09
Pt100.1
-99.9～199.9℃
17
30-350Ω
-1999～99999d
02
S
0-1600℃
10
Cu50
-50～150.0℃
18
特 殊 規 格
用戶特定
03
K
0-1300℃
11
Cu100
-50～150.0℃
19
4-20mA開方
-1999～99999d
04
E
0-1000℃
12
4-20mA
-1999～99999d
20
0-10mA開方
-1999～99999d
05
T
-200～400℃
13
0010mA
-1999～99999d
21
1～ 5V開方
-1999～99999d
06
J
0-1200℃
14
1-5V
-1999～99999d
22
0～5V開方
-1999～99999d
07
Wre
0-2300℃
15
0-5V
-1999～99999d
23
可切換輸入
詳見下表
08
Pt100
-200～650℃
16
0-20mA
-1999～99999d
24
頻率輸入
0～5kHz
全切換輸入只需設定儀表二級參數，即可切換輸入多種分度號，可輸入分度號如下：
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
代碼
輸入類型
01
B
05
T
09
Pt100.1
14
1-5 V
18
1-5V開方
02
S
06
J
10
Cu50
15
0-5 V
19
0-5V開方
03
K
07
WRe
12
4-20mA
16
4-20mA開方
04
E
08
Pt100
13
0-10mA
17
0-10mA開方
變送輸出方式
選型代碼
0
2
3
4
5
8
輸出方式
無輸出
4～20mA
0～10mA
1～5V
0～5V
特殊規格
通訊方式
選型代碼
0
2
4
8
9
通訊方式
無通訊
RS-232
RS-422
RS-485
特殊規格
注1：儀表一般為輸入同一類型信號，如需各通道輸入不同的信號，請?jiān)谟嗀洉r(shí)詳細注明各通道的輸入信號類型。
注2：巡檢儀統一控制/統一報警輸出：即儀表所有通道共用一個（或兩個）報警輸出繼電器，或所有通道共用一組變送
控制輸出。統一控制/報警輸出儀表無特殊說明提供不帶報警記憶的儀表。
注3：巡檢儀分別控制/統一報警輸出：即儀表各測量通道均有一個（或兩個）報警繼電器輸出報警，報警輸出互相獨
立 ?div id="m50uktp" class="box-center"> ；蚋鳒y(cè)量通道均有一組相互獨立的變送控制輸出 。當輸入通道≤8時 ，可選擇分別帶上下限/路報警輸出 。此時儀
表由主機 、輔機（兩臺儀表）構成。
注4：不帶報警記憶功能：巡測至當前通道有報警則輸出報警 ，巡測至下通道如無報警則報警輸出關閉 。
注5：帶報警記憶功能：巡測至當前通道時有報警則輸出報警，巡測至下通道如無報警但報警輸出繼續 ，直至所有通道
均無報警方停止輸出 。
香港昌暉自動化系統有限公司八路巡檢儀型號舉例：
例1、SWP-MD806-00-03-N
八路溫度巡檢儀 ，儀表無通訊和變送輸出 ，K分度號（萬能）輸入，儀表為外型為160×80mm橫式 。
例2 、SWP-MS807-01-12-HL
八路壓力巡檢儀 ，儀表無通訊和變送輸出 ，K分度號（萬能）輸入，帶統一報警/控制輸出，儀表為AC220V供儀電，表
外型為80×160mm豎式。
例3、SWP-MS807-02-23-HL
八路巡檢儀，儀表無通訊，帶一路統一4-20mA變送輸出，4-20mA分度號（萬能）輸入，帶統一上、下限報警/統一控制
輸出，儀表為AC220V供電，儀表外型為80×160mm豎式。
例4、SWP-MD808-01-08-HL
八路巡檢儀，儀表無通訊和變送輸出，Pt100分度號（萬能）輸入，帶每一路輸入分別帶上、下限報警/控制輸出，儀
表為AC220V供電，儀表外型為160×80mm橫式，全套儀表為兩臺構成。
例5、SWP-MD806-00-08-N
例6、SWP-MD806-00-10-N
例7、SWP-MS806-00-23-N
例8、SWP-MD806-00-12-N
例9、SWP-MD806-00-02-N
例10、SWP-MS806-00-03-N
例11、SWP-MD806-02-03-N
例12、SWP-MD806-02-08-N
例13、SWP-MD806-02-10-N
例14、SWP-MD807-01-03-HL
例15、SWP-MD807-01-08-HL
例16、SWP-MD807-01-10-HL
例17 、SWP-MD807-02-03-N
例14、SWP-MD807-02-08-N
